- Μικρός σχεδιασμός, εξοικονόμηση χώρου: Η υψηλή ακρίβεια και η πολυλειτουργικότητα συμπυκνώνονται σε ένα συμπαγές σώμα W57 × D24 × H38 mm και μπορούν να επιλεγούν δύο τύποι καλωδίων και συνδέσμων ανάλογα με τον εξοπλισμό που χρησιμοποιείται. Είναι επίσης πολύ εύκολο να χρησιμοποιήσετε τον υπάρχοντα εξοπλισμό.
- Πλαστικό περίβλημα υψηλής-μηχανικής: Παρέχει προστασία υψηλού-επιπέδου IP67/IP69K, ατρόμητο από λάδι, σκόνη, υγρασία και υψηλή{4}}πλύση νερού στη γραμμή παραγωγής και μπορεί εύκολα να αντιμετωπίσει σκληρά περιβάλλοντα όπως τρόφιμα, χημικά και επεξεργασία μετάλλων.
- Σχεδιασμός εξαιρετικά-μεγάλης διάρκειας ζωής: Η πυρηνική πηγή φωτός έχει διάρκεια ζωής έως και 100.000 ώρες, πράγμα που σημαίνει λιγότερες αντικαταστάσεις, χαμηλότερο κόστος συντήρησης και μακροπρόθεσμη σταθερή απόδοση απόδοσης.
- Υποστηρίζει ευρεία είσοδο τάσης 10-30V DC και έχει ενσωματωμένη προστασία αντίστροφης σύνδεσης, προστασία υπερφόρτωσης και καταστολή υπερτάσεων για την αποφυγή ζημιών που προκαλούνται από σφάλματα καλωδίωσης ή διακυμάνσεις ρεύματος, διασφαλίζοντας συνεχή και σταθερή λειτουργία του εξοπλισμού 24/7 και μειώνοντας σημαντικά τον κίνδυνο απροσδόκητου τερματισμού λειτουργίας.
Πλεονεκτήματα του Color Mark Sensor GCS111
1. Ανώτερη ανίχνευση χρώματος:
Εξοπλισμένο με προηγμένο{0}}τσιπ αναγνώρισης χρωμάτων και τεχνολογία προσαρμοστικής φασματικής ανάλυσης, όχι μόνο διακρίνει εύκολα τα χρώματα υψηλής-αντίθεσης αλλά επίσης αποτυπώνει με ακρίβεια παρόμοια χρώματα που είναι δύσκολο να διαφοροποιήσει το ανθρώπινο μάτι (όπως το βαθύ μπλε και το μπλε ναυτικό ή διαφορετικές αποχρώσεις του λευκού), εξαλείφοντας ουσιαστικά τις λανθασμένες ποιοτικές ατέλειες που προκαλούνται από το χρώμα.
2. Εξαιρετική ικανότητα κατά-παρεμβάσεων:
Ο μοναδικός αλγόριθμος "περιβαλλοντικής ατρωσίας" και η ειδικά διαμορφωμένη πηγή φωτός καταστέλλουν αποτελεσματικά τις παρεμβολές από σύνθετες πηγές φωτός περιβάλλοντος, όπως τα εργοστασιακά παράθυρα και τα φωτιστικά, διασφαλίζοντας σταθερά αποτελέσματα ανίχνευσης ακόμη και κάτω από άμεσο ηλιακό φως ή σε συνθήκες χαμηλού φωτισμού.
3. Microsecond-Επαναληψιμότητα επιπέδου:
Με ακρίβεια επαναληψιμότητας ±0,1 mm, ακόμη και σε λειτουργία εξαιρετικά{1}}υψηλής-ταχύτητας χιλιάδων φορές ανά λεπτό, διασφαλίζει ότι κάθε κοπή συσκευασίας και κάθε τοποθέτηση ετικέτας είναι άψογη, επιτυγχάνοντας τέλεια συνέπεια ποιότητας προϊόντος.
4. Ένα-κουμπί Ευφυής διδασκαλία:
Πείτε αντίο στα δυσκίνητα πόμολα ποτενσιόμετρου! Απλώς πατήστε ένα κουμπί και ο αισθητήρας μαθαίνει αυτόματα και κλειδώνει στο τρέχον χρώμα. Διατίθενται πολλαπλοί τρόποι διδασκαλίας (όπως μονό-σημείο, δύο-σημείο και καταστολή παρασκηνίου) για τον ευέλικτο χειρισμό διαφόρων σύνθετων σεναρίων εφαρμογών.
5. Εκκαθάριση οπτικών διαγνωστικών:

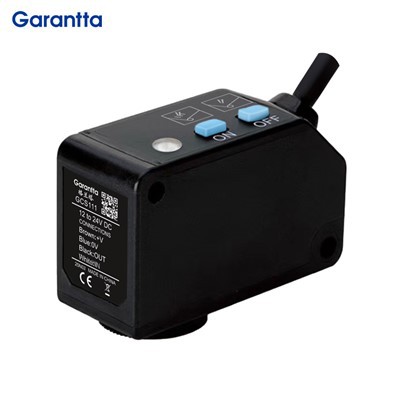

Αισθητήρας χρωμάτων Garantta GCS111, εξοπλισμένος με-πολύχρωμες λυχνίες LED υψηλής φωτεινότητας-και οθόνη ψηφιακού σωλήνα υψηλής ανάλυσης-, εμφανίζει την ισχύ του σήματος, την κατάσταση του διακόπτη και την υγεία του εξοπλισμού σε πραγματικό χρόνο, καθιστώντας τη διάγνωση σφαλμάτων και τη ρύθμιση παραμέτρων ξεκάθαρη με μια ματιά, μειώνοντας σημαντικά τον χρόνο αποσφαλμάτωσης και συντήρησης.
Εφαρμογή έγχρωμου Mark Sensor GCS111
- Βιομηχανία συσκευασίας: Ευέλικτη τοποθέτηση σχεδίων συσκευασίας, ανίχνευση χρώματος κουτιού συσκευασίας, διόρθωση ετικέτας γραμμής πλήρωσης
- Κλωστοϋφαντουργία: Διαλογή χρώματος υφάσματος, ανίχνευση σήμανσης νήματος
- Βιομηχανία εκτύπωσης: Εγγραφή έγχρωμης εκτύπωσης, ανίχνευση ελαττωμάτων
- Ταξινόμηση Logistics: Αναγνώριση ετικετών δεμάτων, ταξινόμηση κατεύθυνσης ροής
- Κατασκευή ηλεκτρονικών: Αναγνώριση χρώματος εξαρτημάτων, σήμανση πλακέτας PCB και τοποθέτηση
Προφυλάξεις
1. Πριν συνδέσετε το τροφοδοτικό του αισθητήρα Color Mark, είναι απαραίτητο να ελέγξετε εάν το τροφοδοτικό που χρησιμοποιείται συμμορφώνεται με το DC12-24V ± 10%, και η μέγιστη τιμή δεν πρέπει να υπερβαίνει τα 40V. Διαφορετικά, μπορεί να προκληθεί ζημιά στον φωτοηλεκτρικό διακόπτη.
2. Για να διασφαλιστεί η υψηλή σταθερότητα της ανίχνευσης, δύο σημεία πρέπει να είναι εγγυημένα: πρώτον, η απόσταση ανίχνευσης πληροί την καθορισμένη ονομαστική απόσταση μετρητή. Για παράδειγμα, εάν το μήκος του μετρητή είναι 12 ± 2 mm, το μήκος του μετρητή πρέπει να ρυθμιστεί στα 12 mm κατά την εγκατάσταση. Ο διακόπτης μπορεί να έχει πάνω και κάτω αντικραδασμική ζώνη σταθερότητας 4 mm, η οποία μειώνεται σημαντικά όταν το εύρος τροχιάς είναι 10 mm. Το δεύτερο είναι να ρυθμίσετε αυστηρά την ευαισθησία σύμφωνα με τα βήματα λειτουργίας. Και κάθε φορά που τα υλικά συσκευασίας δεν αντικαθίστανται πλέον, θα πρέπει να αναπροσαρμόζονται.
3. Κατά την εγκατάσταση, είναι απαραίτητο να αποτρέψετε την απευθείας είσοδο ισχυρού φωτός στον οπτικό φακό ή να λάβετε τα κατάλληλα μέτρα σκίασης.
4. Διαβρωτικά αέρια, όπως η θερμοκρασία, η υγρασία, οι κραδασμοί και οι επιπτώσεις στο περιβάλλον εργασίας, ενδέχεται να επηρεάσουν τη λειτουργία των φωτοηλεκτρικών διακοπτών. Προσπαθήστε να εξαλείψετε αυτές τις επιπτώσεις όσο το δυνατόν περισσότερο.
5. Προσέξτε την καθαριότητα των οπτικών φακών στην καθημερινή ζωή και προσπαθήστε να αποφύγετε να στέκονται οι φακοί σε όρθια θέση κατά την εγκατάσταση για να μειώσετε τη σκόνη.
Δημοφιλείς Ετικέτες: αισθητήρας έγχρωμων σημάτων, Κίνα κατασκευαστές αισθητήρων χρωμάτων, προμηθευτές, εργοστάσιο
αισθητήρας έγχρωμων σημάτων
| Μοντέλο | NPN NO GCS-111 | |||
| PNP NO GCS-111-P | ||||
| Τύπος | Τύπος καλωδίου | |||
| Απόσταση ανίχνευσης | 10±3,5 mm | |||
| Μέγεθος σημείου | 1x5 mm (απόσταση ρύθμισης: 10 mm) | |||
| Τάση τροφοδοσίας | 12~24VDC±10%/παλμός P{3}}P 10% ή λιγότερο | |||
| Κατανάλωση ρεύματος | Ισχύς 850 mW ή λιγότερο (τάση τροφοδοσίας 24 V, κατανάλωση ρεύματος 30 mA ή λιγότερο) | |||
| Αποκοπή-σε λειτουργία | ||||
| Λειτουργία έγχρωμης σήμανσης | Λειτουργία χρώματος | |||
| Χαμηλό..0~+2V (ρεύμα πηγής κάτω από 0,5 mA) | Υψηλό...+5V~-+V (το ρεύμα εισροής είναι μικρότερο από 3 mA) | |||
| Η σύνθετη αντίσταση εισόδου είναι περίπου 10KQ | Η σύνθετη αντίσταση εισόδου είναι περίπου 10 KO | |||
| Λειτουργία χρώματος | Λειτουργία χρώματος | |||
| Υψηλό..+5V~-+V ή αποσυνδεδεμένο | Χαμηλή...0~+0.6V ή αποσυνδεδεμένη | |||
| Παραγωγή | ||||
| Τρανζίστορ ανοιχτού συλλέκτη NPN | Τρανζίστορ ανοιχτού συλλέκτη PNP | |||
| Μέγιστο ρεύμα πηγής: 50mA | Μέγιστο ρεύμα πηγής: 50mA | |||
| Εφαρμοσμένη τάση: 30V DC ή λιγότερο (μεταξύ εξόδου και +V) | Εφαρμοσμένη τάση: 30V DC ή λιγότερο (μεταξύ εξόδου και +V) | |||
| Υπολειπόμενη τάση: 1,5 V ή λιγότερο (όταν το ρεύμα εκροής είναι 50 mA) (Σημείωση 1) | Υπολειπόμενη τάση: 1,5 V ή λιγότερο (όταν το ρεύμα εκροής είναι 50 mA) (Σημείωση 1) | |||
| Ενέργεια εξόδου | Λειτουργία έγχρωμης ένδειξης: ON όταν μπαίνει φως, Λειτουργία χρώματος: ON όταν είναι σταθερή | |||
| Προστασία από βραχυκύκλωμα | Εξοπλισμένο (τύπος αυτόματης επαναφοράς) | |||
| Χρόνος αντίδρασης | Λειτουργία έγχρωμης ένδειξης: 45μs ή λιγότερο, λειτουργία χρώματος: 150μs ή λιγότερο | |||
| Ενδεικτική λυχνία κατάστασης λειτουργίας | Πορτοκαλί LED (ανάβει όταν η έξοδος είναι ενεργοποιημένη) | |||
| Θερμοκρασία περιβάλλοντος | 10~+55 βαθμοί (προσοχή χωρίς συμπύκνωση ή κατάψυξη) κατά την αποθήκευση: -20~+70 βαθμοί | |||
| Υγρασία περιβάλλοντος | 35~85%RH, αποθήκευση: 35~85%RH | |||
| Στοιχεία που εκπέμπουν φως | Κόκκινο/πράσινο/μπλε σύνθετο LED (μήκος κύματος αιχμής προβολής: 640nm/525nm/470nm) | |||
| Προστατευτική δομή | IP 67(IEC) | |||
