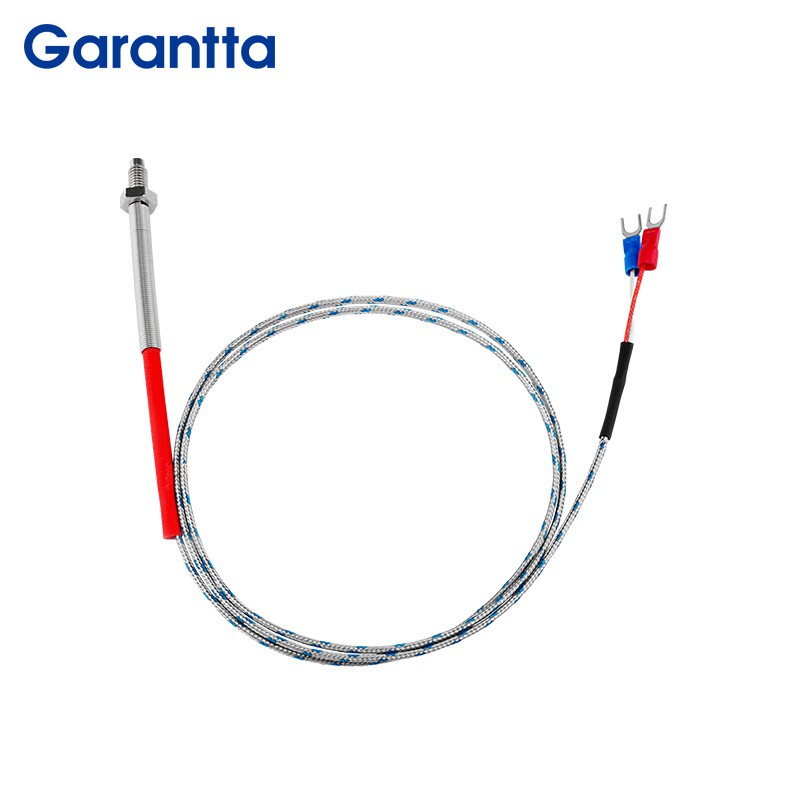

Θερμοστοιχείο τύπου βίδας

Θερμοστοιχείο τύπου βίδας
Λεπτομέρειες:
1. Χρησιμοποιώντας μια τυπική διεθνή διασύνδεση με σπείρωμα M6, επιτυγχάνει ασφαλή εγκατάσταση, γρήγορη απόκριση και βολική συντήρηση, καθιστώντας το ιδιαίτερα κατάλληλο για βιομηχανικό εξοπλισμό που είναι ευαίσθητος στους κραδασμούς, έχει συμπαγή δομή ή απαιτεί μέτρηση θερμοκρασίας επιφάνειας
2. Μπορεί να βιδωθεί απευθείας σε οπές με σπείρωμα σε περιβλήματα εξοπλισμού, σωλήνες ή θερμοπηγάδια. Αυτή η μέθοδος εγκατάστασης παρέχει ασφαλή σύνδεση, αντιστέκεται αποτελεσματικά στους κραδασμούς του εξοπλισμού, αποτρέπει τη χαλάρωση του ανιχνευτή και συνήθως προσφέρει καλή στεγανοποίηση, καθιστώντας την κατάλληλη για βιομηχανικά περιβάλλοντα με πίεση ή που απαιτούν αντοχή στη σκόνη και το νερό
3. Σε σύγκριση με αισθητήρες τύπου ανιχνευτή-που απαιτούν συγκεκριμένο βάθος εισαγωγής, η βίδα-στο σχεδιασμό είναι πιο κατάλληλη για τη μέτρηση της θερμοκρασίας στερεών επιφανειών ή ρηχών κοιλοτήτων και εξοπλισμού με λεπτά-τοιχώματα. Το σημείο ανίχνευσης βρίσκεται συνήθως στην ακραία όψη ή στο μπροστινό άκρο με σπείρωμα, καταλαμβάνοντας ελάχιστο χώρο κατά την εγκατάσταση και διευκολύνοντας την ενσωμάτωση σε συμπαγή εξοπλισμό
Αποστολή ερώτησής
Κατεβάσετε
Περιγραφή
Τεχνικές Παράμετροι
Μέγεθος & Καλωδίωση

Το θερμοστοιχείο τύπου Κ-είναι ένα είδος αισθητήρα θερμοκρασίας. Συνήθως χρησιμοποιείται με όργανα οθόνης, όργανα εγγραφής και ηλεκτρονικούς ρυθμιστές. Το θερμοστοιχείο τύπου Κ-μπορεί απευθείας να μετρήσει υγρό ατμό και αέριο μέσου και θερμοκρασίας επιφάνειας σε διάφορες παραγωγές από 0 βαθμούς έως 250 μοίρες. Το θερμοστοιχείο τύπου K-είναι το πιο ευρέως χρησιμοποιούμενο φθηνό μεταλλικό θερμοστοιχείο επί του παρόντος και η χρήση του είναι το άθροισμα άλλων θερμοστοιχείων.



Ως κοινός αισθητήρας θερμοκρασίας, το θερμοστοιχείο τύπου βίδας έχει ένα ευρύ φάσμα εφαρμογών. Τα κύρια πλεονεκτήματά του περιλαμβάνουν: μεγάλο εύρος μέτρησης, γρήγορη ταχύτητα απόκρισης, απλή δομή, στιβαρότητα και ανθεκτικότητα και σχετικά χαμηλό κόστος

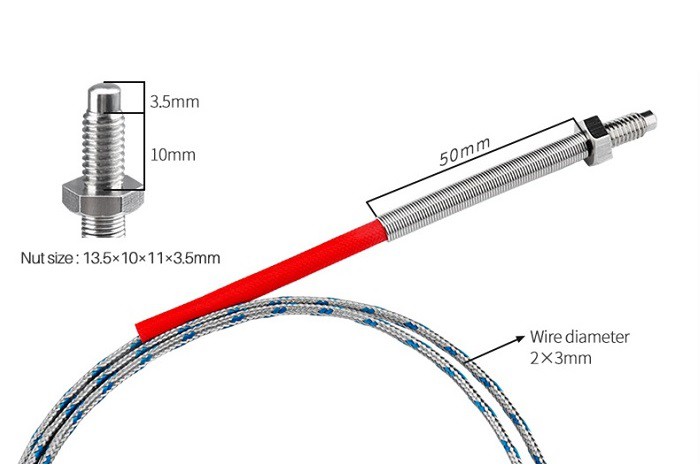

k type thermocouple -1
k type thermocouple



Κύρια πλεονεκτήματα του θερμοστοιχείου τύπου βίδας K


1. Τα θερμοστοιχεία τύπου Κ-μπορούν να παρέχουν ακριβή μέτρηση θερμοκρασίας σε ένα ευρύ φάσμα θερμοκρασιών, από χαμηλές έως υψηλές θερμοκρασίες, και είναι κατάλληλα για μια ποικιλία σεναρίων εφαρμογής. ,
2. Τα θερμοστοιχεία τύπου Κ- έχουν μικρό όγκο και χαμηλή θερμοχωρητικότητα και ανταποκρίνονται γρήγορα στις αλλαγές θερμοκρασίας, ειδικά όταν η διασταύρωση ανίχνευσης είναι εκτεθειμένη. ,
3. Τα θερμοστοιχεία τύπου Κ- έχουν γενικά καλή μηχανική αντοχή και αντοχή στη διάβρωση και μπορούν να λειτουργήσουν αξιόπιστα σε σκληρά περιβάλλοντα. ,
4. Σε σύγκριση με ορισμένους άλλους τύπους αισθητήρων θερμοκρασίας, τα θερμοστοιχεία τύπου Κ- είναι σχετικά χαμηλά σε τιμή και πιο οικονομικά-. ,
5. Τα θερμοστοιχεία τύπου Κ- συνήθως αποτελούνται από δύο διαφορετικά μεταλλικά σύρματα, με απλή κατασκευή και εύκολη εγκατάσταση και χρήση.


FAQ



Ε: Συνήθεις βλάβες και λύσεις του θερμοστοιχείου τύπου βίδας Κ

A: ●  Θερμοστοιχείο χωρίς θερμικό δυναμικό
Με απλά λόγια, ένα θερμοστοιχείο χωρίς θερμικό δυναμικό είναι ένα σπασμένο σύρμα, που εκδηλώνεται κυρίως ως το όργανο που εμφανίζει τη μέγιστη τιμή ή παραμένει στη θέση του. Αυτή τη στιγμή, είναι απαραίτητο να ελέγξετε εάν το εσωτερικό καλώδιο θερμοστοιχείου του θερμοστοιχείου είναι βραχυκυκλωμένο-. Ένα σπασμένο καλώδιο θερμοστοιχείου μπορεί να προκληθεί από μηχανική βλάβη στο ηλεκτρόδιο ή μακροπρόθεσμη- φθορά του θερμοστοιχείου σε υψηλές θερμοκρασίες.
Μέθοδος χειρισμού:
1. Εάν το καλώδιο του θερμοστοιχείου χαθεί ή σπάσει, το σημείο συγκόλλησης μπορεί να αφαιρεθεί και να{1}}συγκολληθεί ξανά. Αφού περάσει την επαλήθευση, μπορεί να εγκατασταθεί και να χρησιμοποιηθεί (το μήκος του θερμοστοιχείου που παράγεται με την επανα{3}}συγκόλληση θα μειωθεί, προσέξτε την αλλαγή στο μήκος εισαγωγής!).
2. Εάν η ζημιά είναι σοβαρή ή το καλώδιο του θερμοστοιχείου φθαρεί, θα πρέπει να αντικατασταθεί αμέσως με ένα νέο θερμοστοιχείο και το αρχικό θερμοστοιχείο θα πρέπει να απορριφθεί.



●  Διακύμανση θερμοηλεκτρικού δυναμικού θερμοστοιχείου

Η αλλαγή στο θερμοηλεκτρικό δυναμικό των θερμοζευγών εκδηλώνεται κυρίως στη διαφορά μεταξύ του σήματος εξόδου των θερμοζευγών και της πραγματικής τιμής. Σε αυτό το σημείο, είναι απαραίτητο να ελέγξετε εάν το μήκος της εισαγωγής του θερμοστοιχείου πληροί τις απαιτήσεις μέτρησης θερμοκρασίας στο χώρο-(πολύ μεγάλο ή πολύ μικρό). Είναι κατάλληλη η τοποθεσία και η μέθοδος εγκατάστασης; Εάν η επιφάνεια του σωλήνα προστασίας θερμοστοιχείου έχει συσσωρευμένη κλίμακα. Ελέγξτε για υγρασία και διαρροή στο εσωτερικό του θερμοστοιχείου. Υπάρχει φαινόμενο συρρίκνωσης στο ηλεκτρόδιο του θερμοστοιχείου; Τα θερμοστοιχεία μετρούν εάν η ένωση συγκόλλησης στο άκρο μέτρησης είναι σφαιρική, εάν η επιφάνεια είναι λεία και εάν υπάρχουν φυσαλίδες, πόροι ή εγκλείσματα σκωρίας. Είναι το καλώδιο του αισθητήρα θερμοκρασίας k αποχρωματισμένο ή αλλοιωμένο.
Μέθοδος χειρισμού:
1. Βγάλτε το καλώδιο του θερμοστοιχείου και στεγνώστε τον προστατευτικό σωλήνα και το σύρμα χωριστά (μην χρησιμοποιείτε φωτιά για το ψήσιμο).
2. Ελέγξτε τις γεωμετρικές διαστάσεις του θερμοστοιχείου με ένα παχύμετρο βερνιέρου και αντικαταστήστε ό,τι δεν πληροί τις απαιτήσεις.
3. Εάν οι κοχλιωτοί σύνδεσμοι συγκόλλησης θερμοστοιχείου Κ δεν είναι σφαιρικοί, έχουν ανώμαλες επιφάνειες, δεν έχουν φυσαλίδες, πόρους ή εγκλείσματα σκωρίας, κόψτε τους αρμούς συγκόλλησης και-τους επανασυγκολλήστε. Αφού περάσουν την επαλήθευση, μπορούν να χρησιμοποιηθούν.
4. Εάν το θερμοστοιχείο φθαρεί ή αλλάξει χρώμα, αντικαταστήστε το με ένα νέο θερμοστοιχείο για χρήση.
5. Αλλάξτε το μήκος εισαγωγής ή τη θέση εγκατάστασης του θερμοστοιχείου στις βέλτιστες απαιτήσεις μέτρησης και τοποθετήστε το σταθερά.



● Η τιμή ένδειξης του οργάνου εισόδου θερμοστοιχείου είναι ασταθής

Σε περίπτωση που το όργανο οθόνης έχει επαληθευτεί ότι δεν έχει σφάλματα και η εμφανιζόμενη τιμή αιωρείται, είναι απαραίτητο να ελέγξετε εάν ο ακροδέκτης του θερμοστοιχείου τύπου k και το καλώδιο του θερμοστοιχείου βρίσκονται σε καλή επαφή. Εάν το θερμοστοιχείο τύπου βίδας K είναι τοποθετημένο με ασφάλεια. Αν το θερμοστοιχείο έχει κάποιο φαινόμενο ταλάντωσης. Υπάρχει κάποιο αγώγιμο υγρό, υγρή σκόνη ή ακαθαρσίες μετάλλων στην ένωση του θερμοστοιχείου; Αν τα ηλεκτρόδια είναι γειωμένα, βραχυκυκλωμένα ή ανοιχτά. Εάν η σύνδεση με το όργανο είναι σταθερή. Είναι το καλώδιο του θερμοστοιχείου φαινομενικά σπασμένο ή κακώς συγκολλημένο.
1. Καθαρίστε το κουτί διακλάδωσης του θερμοστοιχείου, στεγνώστε το και τοποθετήστε το σταθερά.
2. Ξανα-συγκολλήστε το θερμοστοιχείο και χρησιμοποιήστε το αφού περάσετε τη βαθμονόμηση.
3. Μετρήστε την τιμή αντίστασης του καλωδίου του θερμοστοιχείου με ένα πολύμετρο και αντικαταστήστε το εάν δεν είναι κατάλληλο.
4. Προσδιορίστε τη γείωση, το βραχυκύκλωμα ή το ανοιχτό κύκλωμα του καλωδίου αντιστάθμισης του θερμοστοιχείου και επισκευάστε ή αντικαταστήστε το με ένα νέο καλώδιο αντιστάθμισης.

Επιπλέον, ανθρώπινα σφάλματα που προκαλούνται από απροσεξία στην εργασία, όπως ασυμφωνία μεταξύ αριθμού διαβάθμισης θερμοστοιχείου και οργάνου, ασυμφωνία μεταξύ καλωδίου αντιστάθμισης θερμοστοιχείου και τύπου θερμοστοιχείου, αντίστροφη σύνδεση μεταξύ καλωδίου αντιστάθμισης θερμοστοιχείου και πολικότητας διπολικού θερμοστοιχείου, ακατάλληλο μήκος εισαγωγής του θερμοστοιχείου, εκδηλώνεται μικρότερο ή μικρότερο κ.λπ. από την πραγματική τιμή, με αποτέλεσμα η τιμή εμφάνισης του οργάνου να είναι υψηλότερη ή χαμηλότερη. Η μέθοδος χειρισμού τέτοιων βλαβών είναι σχετικά απλή, εφόσον ενισχύεται το αίσθημα ευθύνης του προσωπικού εγκατάστασης οργάνων, διαβάζεται προσεκτικά και κατανοείται το περιεχόμενο του εγχειριδίου οδηγιών και τηρούνται σωστά οι προδιαγραφές εγκατάστασης θερμοστοιχείου και οι απαιτήσεις οργάνου.





Δημοφιλείς Ετικέτες: θερμοστοιχείο τύπου βίδας, Κίνα κατασκευαστές θερμοστοιχείων τύπου βίδας, προμηθευτές, εργοστάσιο

Προδιαγραφές θερμοστοιχείου τύπου K-




Μοντέλο Όνομα προϊόντων Υλικό σύρματος Γραμμή δέρματος Διάμετρος σύρματος
(MM)		 Προδιαγραφές πυρήνα σύρματος μήκος
(MM)		 Σήμα αποφοίτησης Πραγματική θερμοκρασία εφαρμογής
(πτυχίο)		 θερμικός αγωγός Υλικό θερμοαγωγού Μέγεθος θερμικού αγωγού
(MM)		 Υλικό παξιμαδιών Νήμα Μέγεθος παξιμαδιών Τερματικό σύνδεσης Μέγεθος ακροδέκτη σύνδεσης
(MM)		 Ανοιξιάτικο υλικό Μέγεθος ελατηρίου
(εξωτερική διάμετρος * μήκος MM)		 Μονωμένο/μη-μονωμένο
TS{0}}M6-05 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο πλεγμένο από ανοξείδωτο ατσάλι 2*3 7*0.2 500 K 0-250 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
TS{0}}M6-10 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο πλεγμένο από ανοξείδωτο ατσάλι 2*3 7*0.2 1000 K 0-250 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
TS{0}}M6-15 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο πλεγμένο από ανοξείδωτο ατσάλι 2*3 7*0.2 1500 K 0-250 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
TS{0}}M6-20 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο πλεγμένο από ανοξείδωτο ατσάλι 2*3 7*0.2 2000 K 0-250 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
TR-M6-05 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο Silica gel 3 7*0.2 500 K 0-200 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
TR-M6-10 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο Silica gel 3 7*0.2 1000 K 0-200 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
TR-M6-15 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο Silica gel 3 7*0.2 1500 K 0-200 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
TR-M6-20 Παξιμάδι τύπου Κ-θερμοστοιχείο τύπου KX νικέλιο χρώμιο νικέλιο πυρίτιο Silica gel 3 7*0.2 2000 K 0-200 θήκη Επινικελωμένος χαλκός 4*25 Επινικελωμένος χαλκός M6 13,5*10*11*3,5 χλστ Κόκκινο και μπλε πιρούνι SV 20*6.5/4.3*0.5 χάλυβας ελατηρίου 6*50 μη-μονωμένο
